LM2596+AMS1117两级减压模块

前言：为什么我们要“两级跳”？

在实际工业控制场景（比如操作变送器,电机驱动等设备）中，系统主电压往往是“狂暴”的24v直流电。然而，我们系统的主控“大脑”（比如STM32/GD32等）极其娇贵，通常最高只能承受3.3v。

如果直接用线性稳压器(LDO)将24V 降到3.3V，巨大的压差会瞬间将芯片变成一个“烫手山芋”甚至直接烧毁。因此，最经典、最稳妥的工程解法是“两级降压架构”：
1.第一级（粗调）： 使用 DC-DC 降压芯片 LM2596，将 24V 高效降至 5V。
2.第二级（精调）： 使用 LDO 线性稳压芯片 AMS1117-3.3，将 5V 平稳滤至 3.3V。

⚙️ 第一级：LM2596 开关降压（干苦力的前锋）

LM2596 是一款经典的开关型降压（Buck）转换器。它的最大优势在于转换效率极高，在处理 24V 到 5V 这种大压差、大电流任务时，自身发热量相对较小。

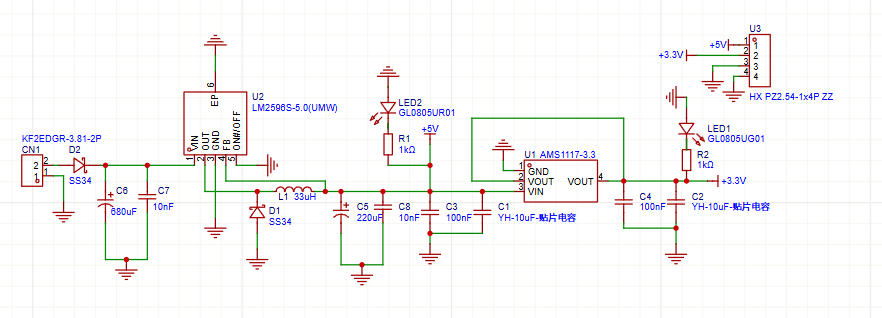

🌟 原理图设计“避坑”要点：
续流二极管（SS34）的位置： 开关管断开时，电感（L1）会产生感应电动势。必须在芯片的开关输出引脚（Pin 2）紧挨着并联一个肖特基二极管到地，为其提供泄放回路，否则瞬间高压会击穿芯片。

反馈引脚（FB）的采样点： LM2596 的 Pin 4（反馈引脚）是它的“眼睛”。绝对不能将其直接连在开关输出的震荡端。这根线必须跨过大电感，连接在输出滤波电容的后方，去监测经过平滑处理后的纯净 5V 直流电。

🛡️ 第二级：AMS1117-3.3 线性稳压（温柔的守门员）

虽然 LM2596 效率高，但作为开关电源，它的输出带有不可避免的高频纹波。如果把这种带有纹波的电直接喂给单片机，很容易导致 ADC 采集乱码或系统死机。这时候就需要 AMS1117 出场了。

作为 LDO（低压差线性稳压器），AMS1117 就像一个极度精密的滤水器。它牺牲了一点点效率，但能将 LM2596 送来的 5V 电压，洗成极其平滑、纯净的 3.3V，为 GD32 核心板和各类传感器提供最坚实的后盾。

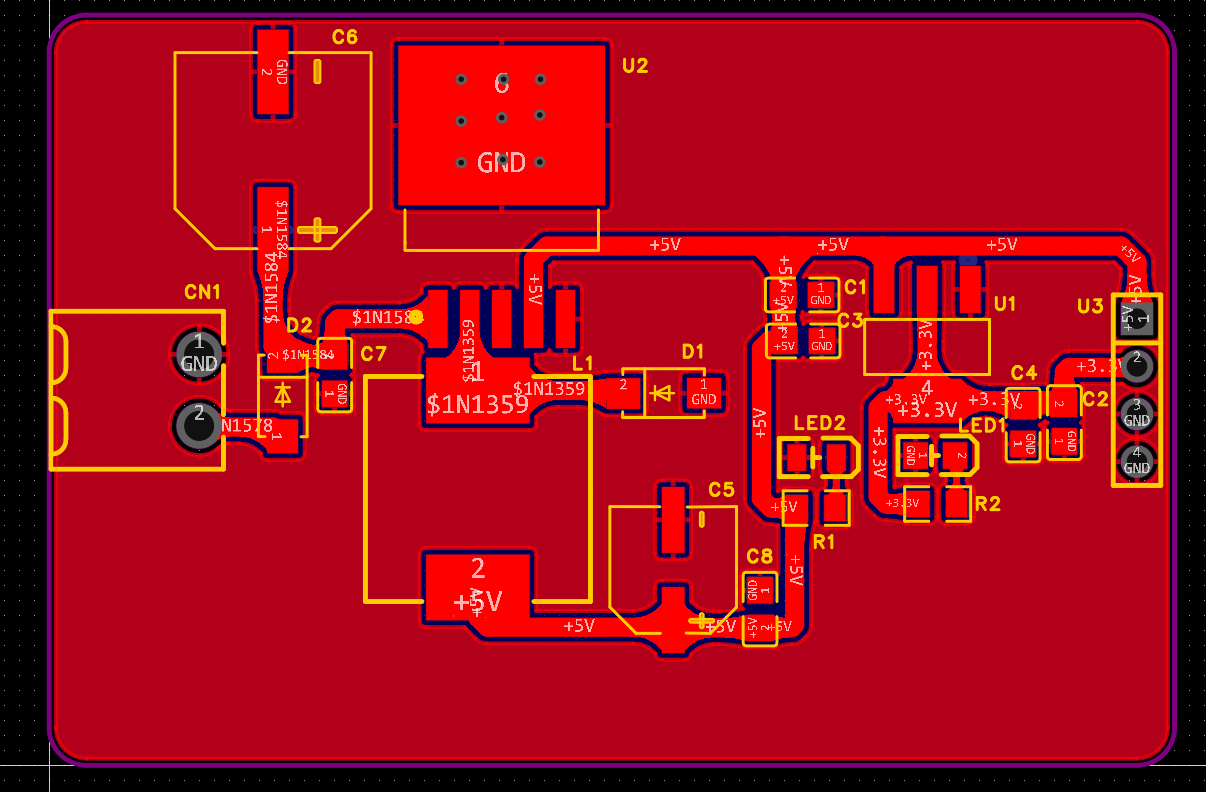

📐 灵魂微操：那些让板子“一次点亮”的 PCB Layout 细节

1.“粗细有别”的走线法则：
大动脉（主功率回路）： 从 24V 输入 ➔ LM2596 ➔ 电感 ➔ 5V ➔ AMS1117 的走线，跑的都是大电流，线宽建议至少设置在 40mil 以上。
侦察兵（信号线）： 比如 LM2596 的 FB 反馈线，它只负责读取电压信号，电流极小，使用 15mil 的细线即可，但要注意避开电感等强干扰源。

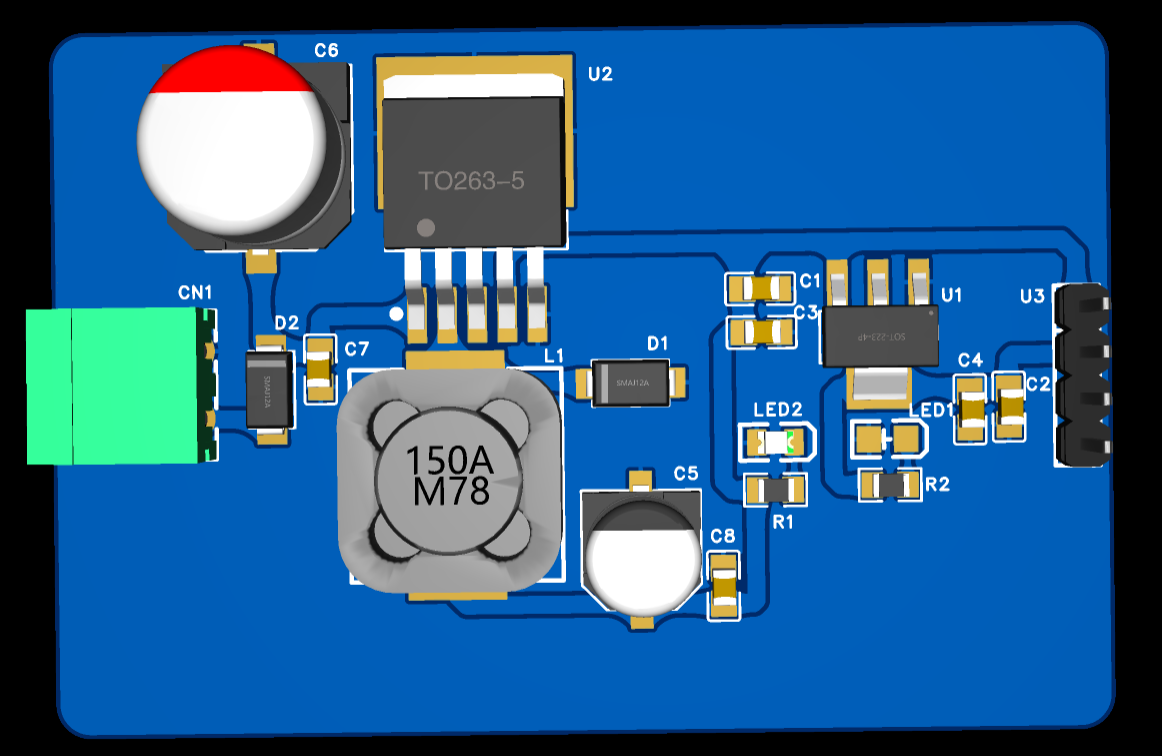

2.极性元件的“生死核对”： 贴片铝电解电容是极板杀手。一定要在 3D 预览模式下反复核对：电容顶部的黑色/红色色块标记通常代表负极。如果把它的负极焊盘错连到了 VCC 上，通电瞬间就会喜提“放鞭炮”体验。

3.散热与抗干扰的终极大招：
热过孔： 在 LM2596 和 AMS1117 背部的大面积散热焊盘上，打上几个（0.3mm左右）的过孔，将热量导到板子背面。
全局铺铜： 走线完成后，必须对顶层和底层进行 GND 网络铺铜。这不仅能提供最短的回流路径，还能让整块板子披上一层“防弹衣”，抗干扰能力拉满。

🎉 总结

一个优秀的电源板是所有嵌入式系统的基石。通过联合使用 LM2596 和 AMS1117，我们兼顾了高降压比（效率）与高电平质量（低纹波）。掌握了这套组合拳的软硬件设计逻辑，在面对未来的复杂工程挑战时，也就有了一颗强大的“大心脏”。
